应用开发

1. 配置菜单介绍

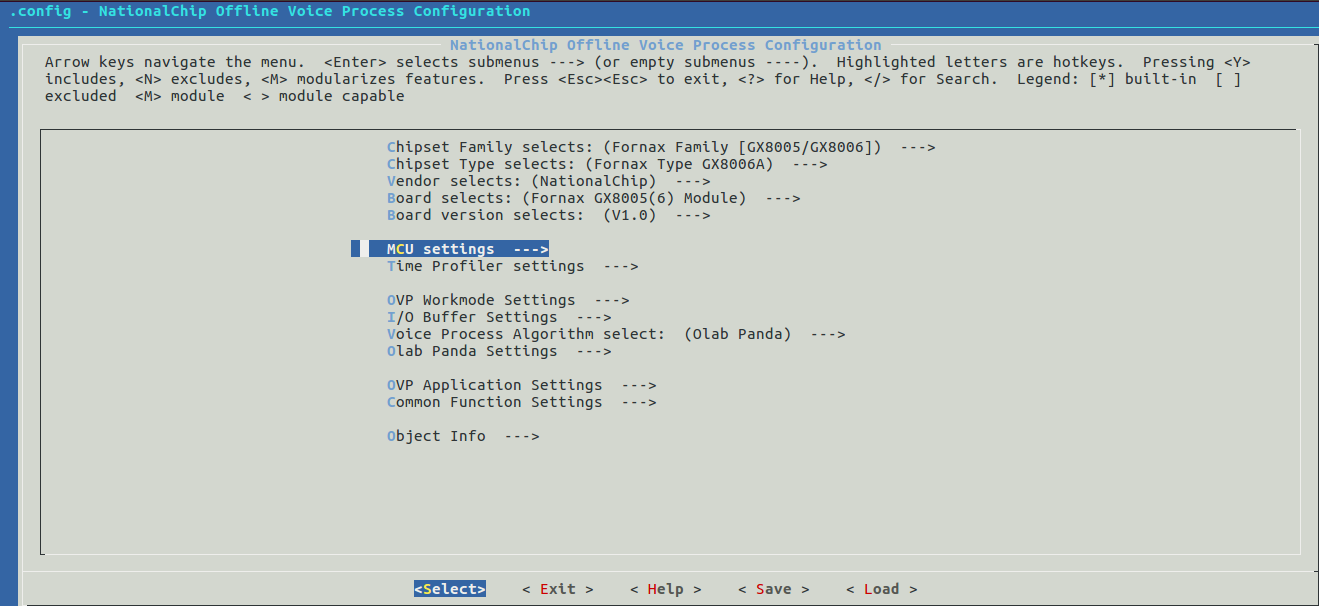

执行 make menuconfig 打开配置界面，顶层菜单结构如下：

.config - NationalChip Offline Voice Process Configuration
───────────────────────────────────────────────────────────────────────────────
┌───────────── NationalChip Offline Voice Process Configuration ──────────────┐
│  Arrow keys navigate the menu.  <Enter> selects submenus ---> (or empty     │
│  submenus ----).  Highlighted letters are hotkeys.  Pressing <Y> includes,  │
│  <N> excludes, <M> modularizes features.  Press <Esc><Esc> to exit, <?> for │
│  Help, </> for Search.  Legend: [*] built-in  [ ] excluded  <M> module  < > │
│ ┌─────────────────────────────────────────────────────────────────────────┐ │
│ │        Chipset Family selects: (Fornax Family [GX8005/GX8006])  --->    │ │
│ │        Chipset Type selects: (Fornax Type GX8005A)  --->                │ │
│ │        Vendor selects: (NationalChip)  --->                             │ │
│ │        Board selects: (Fornax GX8005(6) Module)  --->                   │ │
│ │        Board version selects:  (V1.0)  --->                             │ │
│ │        Board Pin Configuration  --->                                    │ │
│ │                                                                         │ │
│ │        MCU settings  --->                                               │ │
│ │        Time Profiler settings  --->                                     │ │
│ │                                                                         │ │
│ │        OVP Workmode Settings  --->                                      │ │
│ │        I/O Buffer Settings  --->                                        │ │
│ │        Voice Process Algorithm select:  (Olab Panda)  --->              │ │
│ │        Olab Panda Settings  --->                                        │ │
│ │                                                                         │ │
│ │        OVP Application Settings  --->                                   │ │
│ │        Common Function Settings  --->                                   │ │
│ │                                                                         │ │
│ │        Object Info  --->                                                │ │
│ └─────────────────────────────────────────────────────────────────────────┘ │
├─────────────────────────────────────────────────────────────────────────────┤
│          <Select>    < Exit >    < Help >    < Save >    < Load >           │
└─────────────────────────────────────────────────────────────────────────────┘

1.1. 板级选项

板级说明

当前板级代码位于 boards/nationalchip/fornax_module_1v/ 目录。若需新建板级，可参考此目录结构创建：

boards/<vendor>/<board_name>/
├── board.c            # 管脚复用表、板级初始化
├── board.h            # 板级头文件
├── board_config.h     # 板级配置宏
├── board.name         # Kconfig 板型声明
├── clock_board.c      # 时钟配置
├── Kconfig            # 板级配置选项（UART 管脚选择等）
├── Makefile           # 构建配置
└── sample_config.[ch] # 采样率配置

新建板级后，需在 boards/<vendor>/ 下创建 vendor.name、在板级目录下创建 board.name，并在 boards/Kconfig 中通过 source 引入即可。

选项	说明	默认值
Chipset Family	芯片系列选择：Fornax (GX8005/GX8006)	Fornax
Chipset Type	芯片型号：GX8005A 或 GX8006A	GX8005A
Vendor	厂商选择：NationalChip	NationalChip
Board	板型选择：Fornax GX8005(6) Module	Fornax GX8005(6) Module
Board version	板卡版本：V1.0	V1.0
Board Pin Configuration	管脚复用配置（详见1.4节）	—

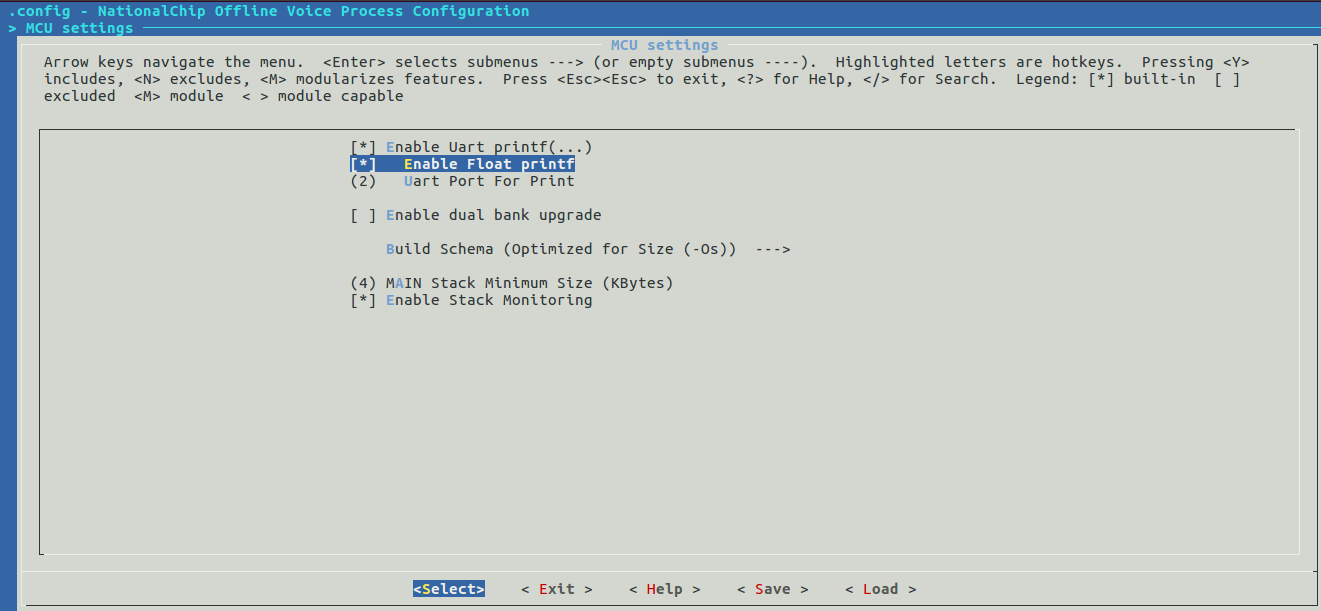

1.2. MCU settings

注意事项

• 当前浮点打印功能存在缺陷，若需输出带有浮点数运算结果的日志，建议将浮点数乘以 10000 后强转为整型输出，例如：

  float val = 1.23456;
  printf("val = %d\n", (int)(val * 10000));  // 输出 val = 12345


• Timer ID 默认配置5，若硬件设计需要此 Timer，注意将其配置成未使用的 Timer ID
• 不建议使用双备份，推荐裸片升级

选项	说明	默认值
Enable UART printf	使能UART打印输出	y
Enable Float printf	使能浮点数打印	y
UART Port For Print	打印使用的串口号 (0/1/2)，需与启用的UART对应	0
UART Baud Rate For Print	打印串口波特率	921600
Timer ID For gx_get_time_ms	gx_get_time_ms() 使用的硬件定时器ID，范围0~5，注意不要与应用冲突	5
Enable dual bank upgrade	双Bank升级，升级失败可回滚（需GX8006A）	n
Build Schema	编译优化： Debug(-O0 -g) Release(-O2) Speed(-O3) Size(-Os)	Release
MAIN Stack Minimum Size (KBytes)	主栈最小大小，范围3~40	3
Enable Stack Monitoring	使能栈溢出监控	n

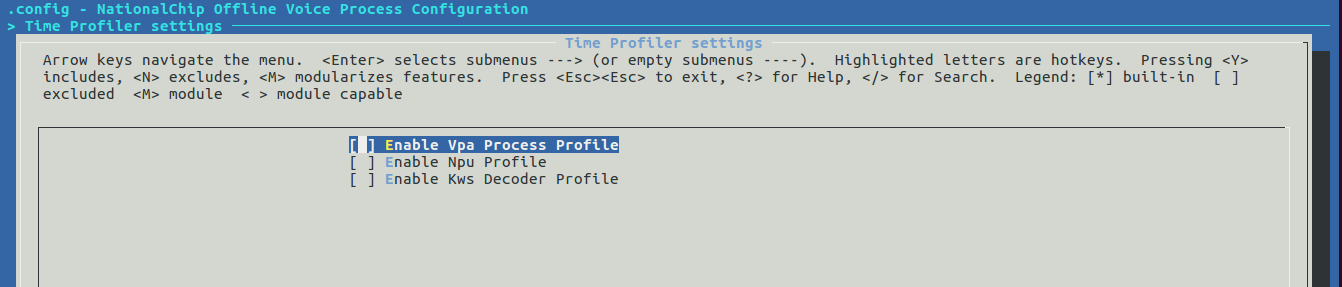

1.3. Time Profiler settings

用于算法和NPU模型的性能分析，开发过程中验证是否满足算力时使用，一般用户无需关注：（若同时运行多个 NPU 模型任务，需要每个模型单独运行查看算力）

选项	说明
Enable VPA Process Profile	使能VPA处理流程耗时统计
Enable NPU Profile	使能NPU推理耗时统计
Enable KWS Decoder Profile	使能关键词解码器耗时统计

1.4. Board Pin Configuration

Fornax 系列芯片共有 17 个管脚（PIN0 ~ PIN16），每个管脚通过配置 Function 值选择复用功能。

Kconfig 配置选项

选项	说明	默认值
Enable UART0	使能UART0: TX=PIN3(Function 2), RX=PIN2(Function 2)	y
Enable UART0 TX Only	仅使能UART0 TX（仅用于调试打印）	n
Enable UART0 TX Open Drain	UART0 TX开漏输出	n
Enable UART1	使能UART1: TX=PIN0(Function 2), RX=PIN1(Function 2)	n
Enable UART2	使能UART2，TX/RX管脚可分别选择	n
UART2 TX Pin	选择UART2 TX管脚: PIN6 / PIN8 / PIN16	PIN8
UART2 RX Pin	选择UART2 RX管脚: PIN5 / PIN7 / PIN15	PIN15

这些选项在 board.c 的 _board_padmux_init() 中生效，将管脚从默认的 IDLE(Function 0) 切换到对应功能。

管脚功能表

以下为 boards/nationalchip/fornax_module_1v/board.c 中定义的管脚功能映射关系（ 加粗 为默认配置）

更多详见：

• 8005 芯片手册
• 8006 芯片手册

gpio-id	Function 0	Function 1	Function 2	Function 3	Function 4	Function 5	Function 6	Function 7	Pin
0	IDLE(Hi-Z)	PA_N	UART1_TX	PWM0	I2S_DOUT/LR	I2C_SDA	DAC_P	GPIO0	20
1	IDLE(Hi-Z)	PA_P	UART1_RX	PWM1	I2S_BCLK	I2C_SCL	DAC_N	GPIO1	18
2	IDLE(pull-up)	I2S_DIN	UART0_RX	PWM2	JTAG_TMS	I2C_SDA	DAC_P	GPIO2	11
3	IDLE(pull-up)		UART0_TX	PWM3	JTAG_TCK	I2C_SCL	DAC_N	GPIO3	10
4	RSTN(pull-up)				I2S_DIN	JTAG_TMS	IRC_EN	GPIO4	9
5	JTAG_TMS(Hi-Z)	I2S_DIN	UART2_RX	PWM5	I2S_LR	I2C_SDA	IRC_TX	GPIO5	23
6	JTAG_TCK(pull-up)		UART2_TX	PWM0	I2S_MCLK	I2C_SCL	IRC_EN	GPIO6	22
7	IDLE(Hi-Z)	SPI2_CLK	UART2_RX	PWM1	I2S_MCLK	I2C_SDA	IRC_RX	GPIO7	21
8	IDLE(Hi-Z)	SPI2_CS	UART2_TX	PWM2	I2S_BCLK	I2C_SCL	IRC_TX	GPIO8	24
9	IDLE(Hi-Z)	SPI2_MISO	UART2_CTS	PWM3	I2S_DOUT		IRC_RX	GPIO9	1
10	IDLE(pull-up)	SPI2_MOSI	UART2_RTS	PWM4	I2S_LR	JTAG_TCK	IRC_EN	GPIO10	7
11	IDLE(Hi-Z)	SPI2_CS		PWM1	MSPI1_CS			GPIO11	8
12	IDLE(Hi-Z)	SPI2_CLK		PWM2	MSPI1_CLK			GPIO12	6
13	IDLE(Hi-Z)	SPI2_MOSI		PWM3	MSPI1_MOSI			GPIO13	5
14	IDLE(Hi-Z)	SPI2_MISO		PWM4	MSPI1_MISO	JTAG_TCK		GPIO14	2
15	IDLE(Hi-Z)	I2S_LR	UART2_RX	PWM5	MSPI1_WP	I2C_SDA	IRC_TX	GPIO15	4
16	BOOT(pull-up)	I2S_MCLK	UART2_TX	PWM0	MSPI1_HOLD	I2C_SCL	IRC_RX	GPIO16	3

Function 值范围 0~7，对应 pin_table 中的 Function 列。
Function 0 为 IDLE（并不是都有 IDLE），Function 7 为 GPIO。
PIN4(RSTN)、PIN5(JTAG_TMS)、PIN6(JTAG_TCK)、PIN16(BOOT) 默认配置为 GPIO 而非 IDLE。

默认管脚复用

系统启动时，board_init() 调用 padmux_init(pin_table, PIN_TABLE_SIZE) 按上表初始化所有管脚。对设置为 GPIO(Function 7) 的管脚，自动设为输入方向。

设置Kconfig中不存在的复用

方式1：自行新增Kconfig配置

管脚功能由硬件设计确定，软件在预定义的 8 种功能中选择。如需使用某管脚当前未启用的功能：

1. 查阅芯片数据手册确认硬件是否支持
2. 调用 padmux_set(pin_id, function) 切换到目标功能
3. 如需通过 menuconfig 控制，在 boards/.../Kconfig 添加选项并在 _board_padmux_init() 增加逻辑

在应用代码中动态切换

运行时通过 padmux_set(pin_id, function) 随时切换：

#include <gx_padmux.h>

padmux_set(0, 7);  // PIN0 → GPIO (Function 7)
padmux_set(5, 3);  // PIN5 → PWM5 (Function 3)
padmux_set(7, 4);  // PIN7 → I2S_MCLK (Function 4)

应用实例：

功能	代码示例
PWM输出	padmux_set(5, 3); padmux_set(6, 3);
I2S音频	padmux_set(7, 4); padmux_set(8, 4); padmux_set(10, 4); padmux_set(5, 1); padmux_set(9, 4);
DAC输出	padmux_set(0, 6); padmux_set(1, 6);
LED指示	padmux_set(CONFIG_APP_LED_VAD_PIN, 7);

高级管脚控制 API

drivers/drv-fornax/include/gx_padmux.h 提供：

API	说明
padmux_set(pad_id, function)	设置管脚复用功能 (0~7)
padmux_get(pad_id)	获取当前管脚功能
padmux_check(pad_id, function)	验证管脚是否已设置为指定功能
padmux_init(pin_table, size)	从表初始化所有管脚
padmux_set_io_drive_strength(pad_id, strength)	设置驱动强度 (6.6/10.9/8.8/13.1 mA)
padmux_get_io_drive_strength(pad_id, *strength)	获取驱动强度
padmux_set_io_pull_up_down(pad_id, pull)	设置内部上拉/下拉
padmux_get_io_pull_up_down(pad_id, *pull)	获取内部上拉/下拉
padmux_set_io_open_drain(pad_id, enable)	设置开漏（仅 PIN0~3 支持）

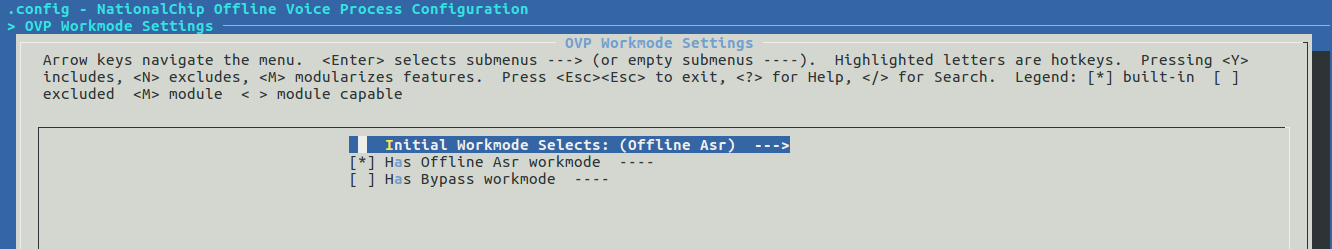

1.5. OVP Workmode Settings

工作模式选择：

选项	说明
Has Offline Asr workmode	离线唤醒+ASR模式（默认开启）
Has NN Denoise workmode	神经网络降噪模式（默认关闭）
Has Bypass workmode	不跑任何算法，用于录制原始音频
Initial Workmode Selects	启动时初始化的默认工作模式

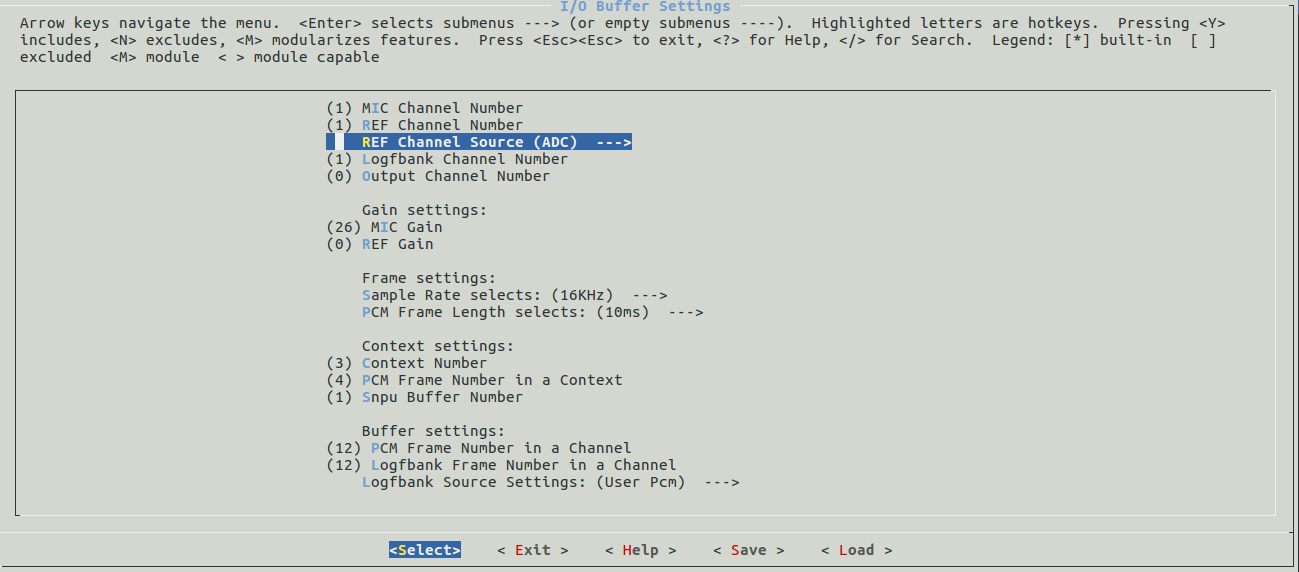

1.6. I/O Buffer Settings

注意

• REF Channel Source 需使用外部 ADC 做回采（需硬件支持）

音频数据通路配置：

选项	说明	默认值
MIC Channel Number	麦克风通道数（0~2）	1
REF Channel Number	参考信号通道数（0~1）	0
REF Channel Source	当REF>0时，选择回采源	ADC(外部ADC采样)
FFT Channel Number	FFT通道数（0~1）	0
Logfbank Channel Number	Logfbank通道数	1
Output Channel Number	输出通道数（0~10）	0
MIC Gain	麦克风增益（0~54）	26
REF Gain	参考信号增益（0~54）	0
Sample Rate	采样率，目前仅16KHz	16KHz
PCM Frame Length	PCM帧长：10ms 或 16ms	10ms
Context Number	Context数量（1~100）	4
PCM Frame Number in a Context	每个Context包含的PCM帧数	3
SNPU Buffer Number	SNP缓冲区数量	3
PCM Frame Number in a Channel	每个通道中包含的PCM帧数	一般为 Context Number * PCM Frame Number in a Context
Logfbank Frame Number in a Channel	每个通道中包含的Logfbank帧数	一般等于 PCM Frame Number in a Channel
Logfbank Source	Logfbank来源：Hardware(硬件) 或 User PCM	Hardware

1.7. Olab Panda Settings > VMA Settings

注意

• Enable Opus Codec 目前要求每个context中帧长为40ms
• Opus Frame Length 设置 20ms 时，内部将 40ms 的音频分成两个 20ms 编码，需要打开 40ms divided into two 20 ms encodings

音频算法处理配置：

选项	说明	默认值
Denoise Level	降噪等级（0~3），值越大降噪越强，失真度也越高	0
Enable AEC	使能回声消除	n
AEC Filter Length	AEC滤波器长度	1024
Enable Opus Codec	使能Opus编码（与Speex二选一）	y
Opus Bit Rate	Opus编码码率：16kbps 或 24kbps	16kbps
Opus Frame Length	Opus编码帧长：40ms 或 20ms	40ms
Enable DRC	使能动态范围压缩	n
DRC Amplify dB	DRC增益(dB)	12

1.8. Olab Panda Settings > VUI Settings

语音交互功能配置：

选项	说明	默认值
Enable Keyword Recognition	使能关键词识别（唤醒词检测）	y
Enable VAD	使能语音活动检测（用于ASR）	n
Enable Voiceprint	使能声纹识别	n
Enable SED	使能声音事件检测	n
Enable NN Noise	使能神经网络降噪	n

1.9. OVP Application Settings

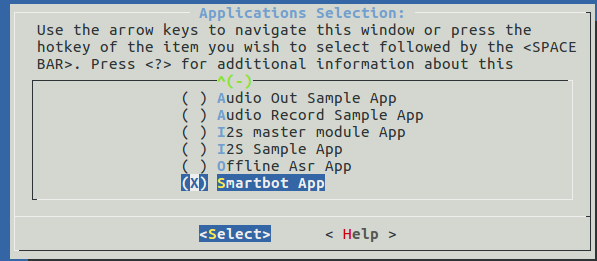

应用选择

应用	配置选项	说明
None	OVP_APP_NONE	不选择任何应用
Hello World	APP_HELLO_WORLD	最简应用模板
Offline ASR App	APP_OFFLINE_ASR	离线ASR应用
Smartbot App	APP_SMARTBOT	WiFi大模型应用
NN Denoise App	APP_NN_DENOISE	神经网络降噪演示
Acoustic Test App	APP_ACOUSTIC_TEST	声学测试
...	...	...

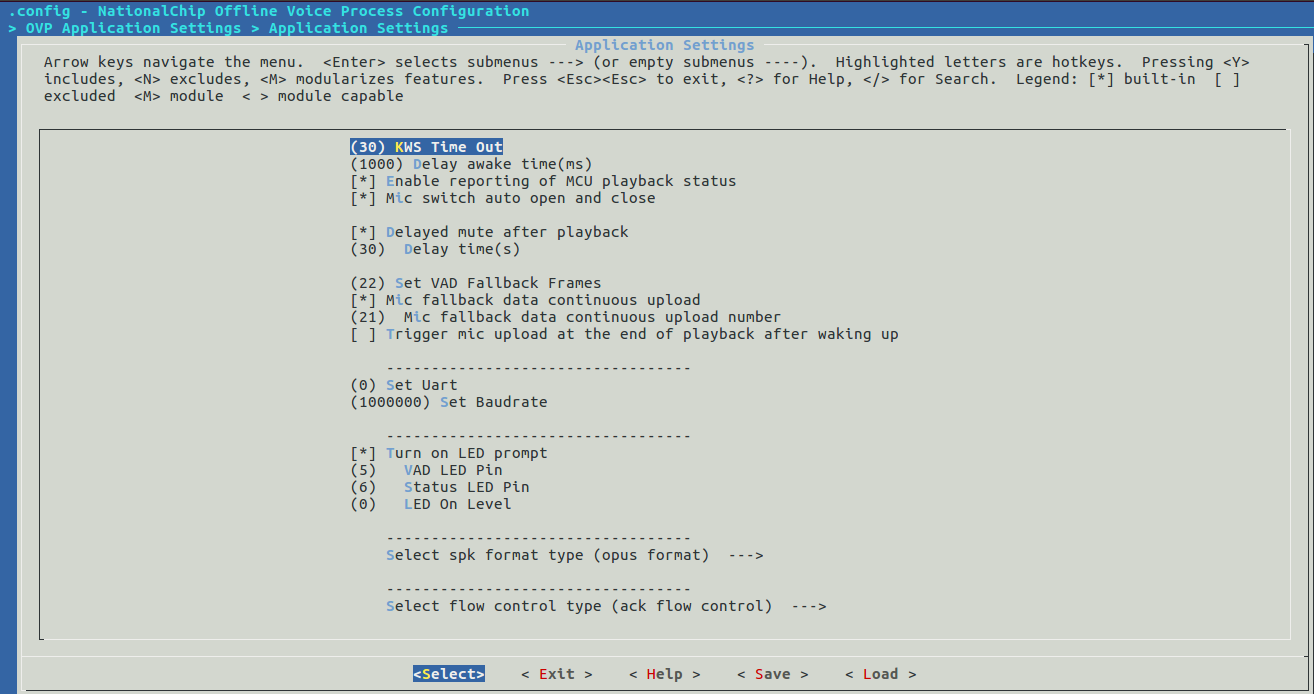

Smartbot App 配置（选中Smartbot App后出现）

选项	说明	默认值
Select flow control type	串口流控方式：ACK流控 或 GPIO流控	ACK流控
KWS Time Out	唤醒超时时间(s)	10
Delay Awake Delay(ms)	首次唤醒延迟(ms)	1000
Enable UART transmission	使能UART音频传输	y
Enable I2S transfer	使能I2S音频传输	n
Enable LED	使能LED提示	y
VAD LED Pin	VAD指示LED引脚	6
Status LED Pin	状态指示LED引脚	13
Disable Wake Timeout	调试选项：禁用唤醒超时	n

1.10. Common Function Settings

通用功能设置，包含串口协议、录音、播放器、看门狗等。

串口协议 (UART Message 2.0)

选项	说明	默认值
Has UART protocol Message2.0	使能UART协议Message2.0	y
Select UART port for protocol	协议使用的串口：UART0 / UART1 / Both	Both
Send Queue Length	发送队列长度	8
Recv Queue Length	接收队列长度	8

UART 录音

选项	说明	默认值
Enable UART record	使能UART录音	n
UART port	录音串口号	0
UART baudrate	录音串口波特率	500000

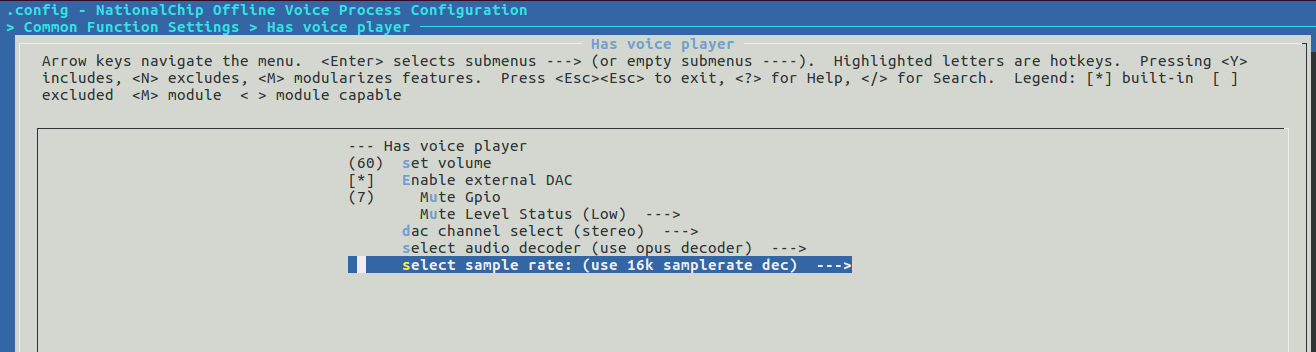

播放器设置 (Voice Player)

选项	说明	默认值
Has voice player	使能语音播放器	n
Set volume	播放音量	100
Enable External PA	使能外部功放	n
Mute Pin	外部功放静音引脚	7
Mute Level	静音电平：High 或 Low	Low
Select DAC channel	声道模式：立体声/左声道/右声道/单声道	立体声
Enable pcm	使能PCM播放	y
Enable opus decode	使能Opus解码播放	y

其他功能

选项	说明	默认值
Has Viva	使能Viva交互框架	n
Has watchdog	使能看门狗	n
Watchdog Reset Time	看门狗复位时间：1s / 2s / 5s / 10s	5s

2. 建立第一个 App

2.1. App 框架说明

每个应用需要实现 OVP_APP 结构体（定义在 ovp/app_core/ovp_app.h）：

typedef struct {
    const char *app_name;                              // 应用名称
    int (*AppInit)(void);                              // 初始化回调
    int (*AppEventResponse)(APP_EVENT *plc_event);     // 事件处理回调
    int (*AppTaskLoop)(void);                          // 主循环回调
    int (*AppSuspend)(void *priv);                     // 挂起回调
    void *suspend_priv;
    int (*AppResume)(void *priv);                      // 恢复回调
    void *resume_priv;
} OVP_APP;

#define OVP_REGISTER_APP(app)    \
    OVP_APP *app_core_ops = &app

应用通过 OVP_REGISTER_APP(ovp_app) 宏注册到系统中。系统启动后，main() 中的主循环会依次调用： 1. AppInit() — 应用初始化 2. AppEventResponse() — 处理音频/唤醒等事件 3. AppTaskLoop() — while(1)频繁调用

常用事件（定义在 ovp/app_core/ovp_app_core.h）：

事件ID	说明
EVENT_AUDIO_IN_RECORD_DONE	录音完成，音频数据到达
EVENT_VAD_STATUS	VAD 状态变化
EVENT_WAKEUP_ENTER_RX	进入唤醒状态
EVENT_WAKEUP_EXIT_RX	退出唤醒状态
EVENT_WAKEUP_EXIT	内部触发唤醒退出

2.2. Hello World 示例

以下为 app/hello_world/app.c 的完整代码，是最简的应用模板：

#include <autoconf.h>
#include <ovp_app.h>
#include <stdint.h>

#define LOG_TAG "[APP_HELLO_WORLD]"
#define LOG_LVL 3
#include <log.h>

static int app_suspend(void *priv)
{
    LOG_D(" ---- %s, %d ----", __func__, __LINE__);
    return 0;
}

static int app_resume(void *priv)
{
    LOG_D(" ---- %s, %d ----", __func__, __LINE__);
    return 0;
}

static int app_init(void)
{
    LOG_I(" ---- %s, %d ----", __func__, __LINE__);
    return 0;
}

static int app_event_response(APP_EVENT *app_event)
{
    if (app_event->event_id == EVENT_AUDIO_IN_RECORD_DONE) {
        LOG_I("hello world!");
    }
    return 0;
}

static int app_task_loop(void)
{
    return 0;
}

OVP_APP ovp_app = {
    .app_name         = "app_hello_world",
    .AppInit          = app_init,
    .AppEventResponse = app_event_response,
    .AppTaskLoop      = app_task_loop,
    .AppSuspend       = app_suspend,
    .suspend_priv     = "app_suspend",
    .AppResume        = app_resume,
    .resume_priv      = "app_resume",
};

OVP_REGISTER_APP(ovp_app);

2.3. 创建新 App 的步骤

以创建一个 my_app 为例：

步骤1：创建目录和文件

app/my_app/
├── app.c       # 应用主代码
├── app.name    # Kconfig 应用声明
├── app.mk      # 构建配置
└── Kconfig     # 应用配置选项

步骤2：编写 app.name

config APP_MY_APP
    bool "My App"
    help
        "My first application"

app.name 用于在 menuconfig 的应用选择列表中注册，被 app/Kconfig 中的 source "app/*/app.name" 引入。

步骤3：编写 Kconfig

if APP_MY_APP

config MY_APP_SETTING
    int "My app setting"
    default 1

endif

Kconfig 用于定义该应用的配置选项，被 app/Kconfig 中的 source "app/*/Kconfig" 引入。

步骤4：编写 app.mk

ifeq ($(CONFIG_APP_MY_APP), y)

APP_DIR := $(dir $(lastword $(MAKEFILE_LIST)))
APP_SRCS := $(wildcard $(APP_DIR)*.c)
app_objs += $(addprefix $(OBJ_DIR),$(APP_SRCS:.c=.o))

endif

app.mk 用于将该应用的源文件加入编译。

步骤5：编写 app.c

参照 2.2 节的 Hello World 模板编写应用代码。

步骤6：编译

cp configs/example/app/8006_hello_world_app.config .config
make menuconfig
# 进入 OVP Application Settings → Applications Selection → 选择 "My App"
# 按需配置应用相关选项
# 保存退出

make

编译完成后，固件中即包含 my_app 应用，可通过串口0，921600的波特率查看日志，确定是否成功。

当你了解熟悉了

• SDK的框架
• SDK的数据流
• kconfig 的结构
• app 的创建方法
• 驱动开发指南

相信你对 SDK 的使用，已经可以基本掌握。
