SPI使用说明*

1. 8002 SPI SLAVE 输出唤醒音频*

1.1 开发板套件使用说明*

采用两个8002 DEV 板子进行验证，一台配置为SPI SLAVE，一台模拟上位机接收SPI数据，配置为SPI MASTER，接收完成后，并通过串口0（波特率：1500000）把音频输出出来，方便pc端播放验证。

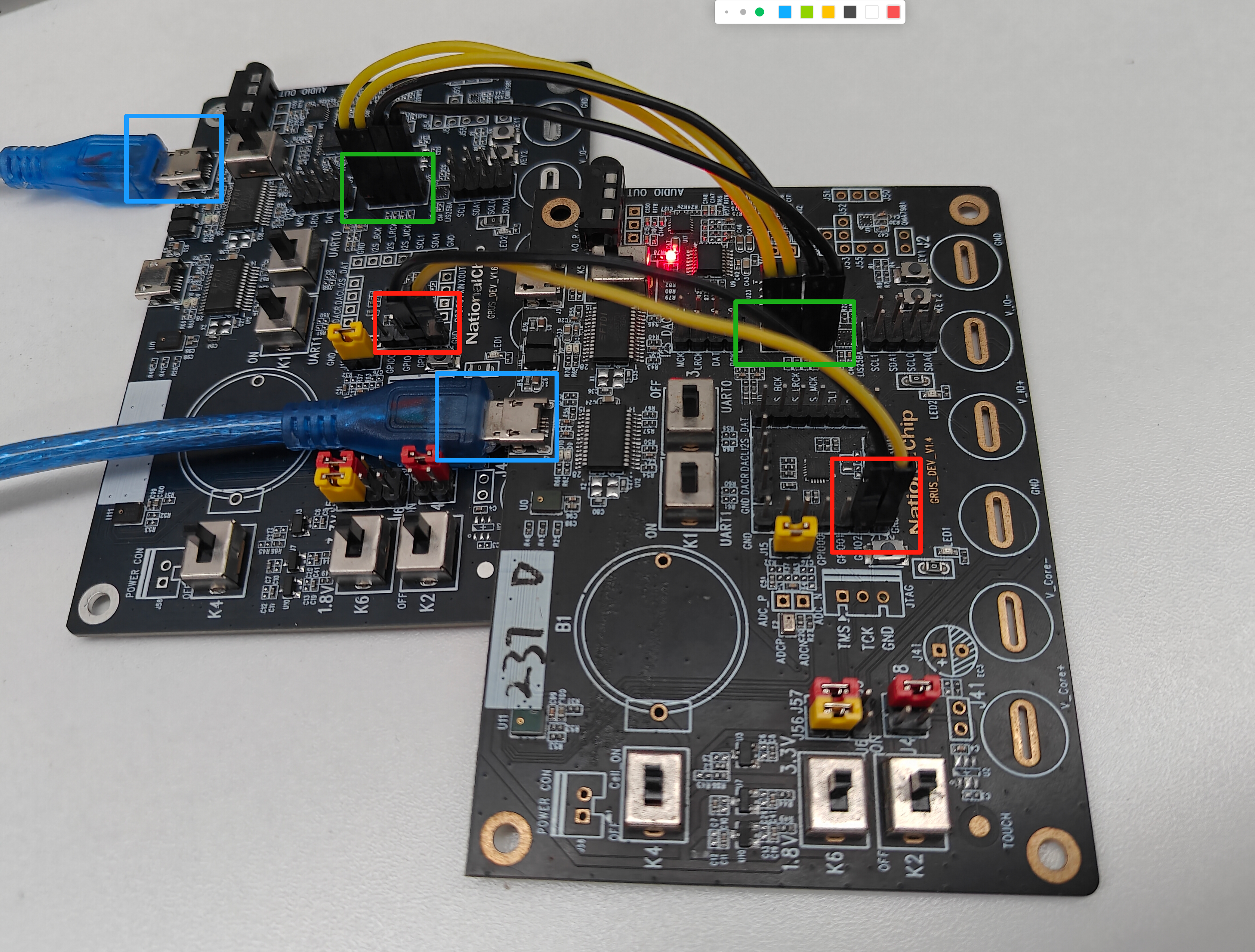

如上图所示
接蓝色框的usb micro接口（即开发板的uart0接口）供电，图中左下角K2开关打左即关电，打右即上电;
红色框的gpio02管脚上报spi传输中断，通知上位机发送sclk进行spi数据接收;
绿色框为spi管脚（注意要使用左边的排针），按照板子上的标注连接spi管脚即可，同时连接右下角的GND共地;

1.2 SPI传输软件部分说明*

唤醒词为“小爱同学”，唤醒后将缓存的2秒唤醒音频及唤醒后的实时音频通过spi接口发送给主机
SPI格式：8002做spi从设备，需要提供sclk 3.12M，每次发送6400字节（200ms的音频数据）
音频格式：16K 16bit 单声道

1.3 固件配置*

发射端：8002 SPI SLAVE

$ cp ./configs/release/nationalchip/grus_gx8002b_dev_1v4_spi_oneshot_demo.config .config
$ make menuconfig
$ make clean;make

由于sdk中默认8002_dev板级的SPI SLAVE为0，1，11,12；要手动改成 7，8，9，10来适配测试；如下更改

#if defined(CONFIG_BOARD_HAS_SPI_SLAVE)
    ret += _BoardPadmuxSet(9, 5);
    ret += _BoardPadmuxSet(10, 5);
    ret += _BoardPadmuxSet(7, 5);
    ret += _BoardPadmuxSet(8, 5);
#endif

接收端（模拟主控接收）：8002 SPI MASTER + 串口输出音频

$ cp ./configs/release/nationalchip/grus_gx8002b_dev_1v4_spi_master_recv_demo.config .config
$ make menuconfig
$ make clean;make

1.4 串口接收音频脚本*

（模拟主控接收），用于接收8002 SPI SLAVE输出的音频数据，并通过串口0输出到pc端播放验证。

脚本下载链接：

http://yun.nationalchip.com:10000/l/5FkjdF

脚本使用：

sudo chmod 777 /dev/ttyUSB0
python recv_spi_audio.py /dev/ttyUSB0

提醒

该脚本需要使用python3运行，同时需要安装pyserial库（pip install pyserial）

1.5 测试方法*

按照1.2中的图连接好开发板，先上电接收端（模拟主控接收），再上电发射端（8002 SPI SLAVE），并使用1.4的脚本打开接收端串口0，喊小爱同学后，找到脚本中output目录中的音频即可
