LVP工程XIP使用指南*

在嵌入是系统中，为了减少对内存的占用，通常会使用 XIP(eXecute In Place) 技术。下面几个链接可以帮助了解 XIP 是个什么东西。

1. 如何开启XIP*

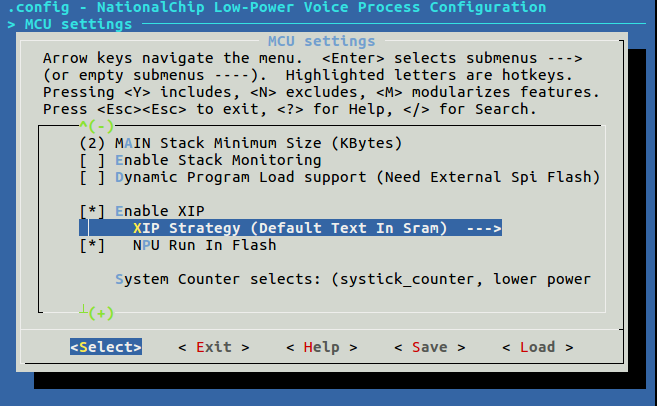

  • 打开 make menuconfig，进入 MCU setting 菜单，如下图所示： LVP_XIP编译配置
  • 勾上上图的 Enable XIP 选项，就可以根据需求决策 CPU、NPU 是否 run in flash。LVP 工程提供了三种组合：
    • CPU run in flash, NPU run in sram:
      • XIP Strategy 选择 Default Text In Flash
      • *不要勾选 *NPU Run In Flash
    • CPU run in sram, NPU run in flash
      • XIP Strategy 选择 Default Text In Sram
      • 勾选 NPU Run In Flash
    • CPU run in flash, NPU run in flash
      • XIP Strategy 选择 Default Text In Flash
      • 勾选 NPU Run In Flash

1.1 CPU run in flash (Default Text In Flash)*

通常来说，只要 XIP Strategy 选择 Default Text In Flash，那么 .text 和 .rodata 就会默认通过 xip 运行。请看工程的链接脚本，如下：

arch/soc/grus/link.ld
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
...省略一万行

#ifdef CONFIG_MCU_ENABLE_XIP
    .stage2_xip_text : STAGE2_XIP_TEXT_LMA
    {
        _stage2_xip_start_text_ = .;
        STAGE2_XIP_TEXT
        STAGE2_XIP_RODATA
# ifdef CONFIG_MCU_DEFAULT_TEXT_IN_FLASH
        *(EXCLUDE_FILE RUN_AT_STAGE2_TEXT .text*)
        *(EXCLUDE_FILE RUN_AT_STAGE2_TEXT .rodata*)
#  ifdef CONFIG_SYSTICK_COUNTER
        drivers/counter/systick_counter.o(.rodata*)
#  elif defined CONFIG_GX_COUNTER
        drivers/counter/gx_counter.o(.rodata*)
#  endif
        drivers/cache/gx_icache.o(.rodata*)
        drivers/cache/gx_dcache.o(.rodata*)
        drivers/intc/vic.o(.rodata*)
        drivers/mtd/flash.o(.rodata*)
        drivers/mtd/spinor/flash_spi.o(.rodata*)
        drivers/analog/ldo.o(.rodata*)
# endif

...省略一万行

        . = ALIGN(4);
        _stage2_xip_end_text_ = .;
    } > stage2_xip
#endif /* CONFIG_MCU_ENABLE_XIP */

...省略一万行

  • XIP Strategy 选择 Default Text In Flash，那么宏 CONFIG_MCU_DEFAULT_TEXT_IN_FLASH 会被定义；
  • 再来看上面的 link.ld 脚本高亮部分，分别表示是宏 RUN_AT_STAGE2_TEXT(必须放在sram中的 .o 文件) 意外的 .o 文件会默认放到 xip 中。

注意

  • 如果某些函数不需要放到flash中运行，可以在函数定义的前面添加 __attribute__((section(".sram_text")))，比如
    lvp/common/snpu_engine/lvp_kws.c
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
    ...省略一万行
#ifdef CONFIG_LVP_ENABLE_KEYWORD_RECOGNITION
DRAM0_STAGE2_SRAM_ATTR static int _SnpuCallback(int module_id, GX_SNPU_STATE state, void *priv)
{
    if (s_snpu_callback && priv) {
        s_snpu_callback(module_id, state, priv);
    }
# ifdef CONFIG_ENABLE_NPU_CYCLE_STATISTIC
    s_end_ms = gx_get_time_ms();
    printf ("npu:%d ms\n", s_end_ms - s_start_ms);
# endif
    return 0;
}
#endif
...省略一万行
    上面高亮中的宏 DRAM0_STAGE2_SRAM_ATTR 其实就是 __attribute__((section(".sram_text")))，它在 inclue/lvp_attr.h 中有定义。
  • 如果某些 .o 文件都要放在 sram 中运行，那么可以参考 link.ld 中的 RUN_AT_STAGE2_TEXT 的方式仿照抄下。

1.2 NPU Run In Flash*

  • 首先先看 LVP 工程的链接脚本，如下，我们会将 .cmd 和 .weight 等 section 通过 xip 来读取。
    arch/soc/grus/link.ld
     1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
    ...省略一万行

#ifdef CONFIG_MCU_ENABLE_XIP
    .stage2_xip_text : STAGE2_XIP_TEXT_LMA
    {
        _stage2_xip_start_text_ = .;
...省略一万行

# ifdef CONFIG_NPU_RUN_IN_FLASH
        . = ALIGN(4);
        KEEP(*(.cmd*))
        . = ALIGN(4);
        KEEP(*(.weight*))
        . = ALIGN(4);
        KEEP(*(.npu_section*))
        . = ALIGN(4);
        KEEP(*(.vp_cmd*))
        . = ALIGN(4);
        KEEP(*(.vp_weight*))
        . = ALIGN(4);
        KEEP(*(.vp_npu_section*))
# endif

...省略一万行

        . = ALIGN(4);
        _stage2_xip_end_text_ = .;
    } > stage2_xip
#endif /* CONFIG_MCU_ENABLE_XIP */

...省略一万行
  • NPU模型文件内容如下，如果需要将 NPU run in flash，那么就要像下面高亮部分一样再后面增加 __attribute__((section(".cmd"))) 和 __attribute__((section(".weight")))。
lvp/vui/kws/models/*/*/model.h
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
...省略一万行

// 模型的指令数组，只读
const unsigned char cmd_content[5172] __attribute__ ((aligned(4))) __attribute__((section(".cmd")))= {
    0x01, 0x03, 0x02, 0x00, 0x00, 0x00, 0x00, 0x30, 0x00, 0x00,
    0x00, 0x60, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x10,
    0x04, 0x02, 0x00, 0x00, 0x28, 0x0f, 0x10, 0x00, 0x28, 0x00,
    ...省略一万行
    0x00, 0x00, 0x00, 0x00, 0x00, 0x00, 0x80, 0x03, 0x00, 0x40,
    0x02, 0x00, 0x00, 0x00, 0x40, 0x05, 0x10, 0x00, 0x40, 0x00,
    0x40, 0x00, 0x40, 0x00, 0x40, 0x00, 0x00, 0x00, 0x00, 0x00,
    0x00, 0x00, 0x00, 0x00,
};

// 模型的权重数组，只读
const unsigned char weight_content[128166] __attribute__ ((aligned(4))) __attribute__((section(".weight")))= {
    0x66, 0x3a, 0x6b, 0x40, 0x00, 0x44, 0x7f, 0x45, 0x41, 0x46,
    0x49, 0x46, 0x6b, 0x46, 0xc9, 0x46, 0x3d, 0x47, 0xfc, 0x46,
    0xa6, 0x46, 0xc1, 0x46, 0x9d, 0x46, 0x85, 0x46, 0xbe, 0x46,
    ...省略一万行
    0x10, 0x54, 0x00, 0x3c, 0x00, 0x3c, 0x10, 0x54, 0x00, 0x3c,
    0x00, 0x40, 0x00, 0x00, 0x00, 0x3c, 0x00, 0x45, 0x80, 0x4a,
    0x00, 0xbc, 0x00, 0x45, 0x00, 0x3c, 0x00, 0x00, 0x00, 0x40,
    0x00, 0x3c,
};

// 一般为空，只读
unsigned char *tmp_content = (void*)0;

// 一般为空
const unsigned char ops_content[0] __attribute__ ((aligned(4))) = {
};

// 模型运行时所需要临时空间
unsigned char data_content[13680] __attribute__ ((aligned(4)));

1.3 CPU run in sram (Default Text In Sram)*

如果我们在XIP Strategy 选择 Default Text In Sram，那么意味着默认的 .text 和 .rodata 都会在 sram 中运行。如果需要将某些 函数 或者 只读数组 通过 xip 运行，请阅读下面的内容。

  • XIP的地址映射

    • MCU 中 XIP数据 地址为数据在flash中的地址加 CONFIG_FLASH_XIP_BASE， CONFIG_FLASH_XIP_BASE 默认为 0x10200000，相关定义如下
      ...
#define CONFIG_FLASH_XIP_BASE      0x10200000
...
#define CONFIG_STAGE2_XIP_BASE     (CONFIG_FLASH_XIP_BASE + CONFIG_STAGE1_IRAM_SIZE)
...

  • 参考编译配置

    configs/release/nationalchip/grus_gx8002b_dev_1v_xip_demo.config

  • 一般数据使用 XIP

    • 使用如下的宏进行修饰即可将对应的变量或函数放到XIP

      #define XIP_RODATA_ATTR         __attribute__((section(".xip.rodata*")))

    • 代码片段

      #ifdef CONFIG_LVP_APP_XIP_DEMO_RODATA
const unsigned char s_test_data_rodata[] XIP_RODATA_ATTR =
#else
const unsigned char s_test_data_rodata[] =
#endif
{
    0x00, 0x00, 0x42, 0x01, 0x83, 0x02, 0xc5, 0x03, 0x06, 0x05, 0x48, 0x06,
    0xfa, 0xfa, 0x3b, 0xfc, 0x7d, 0xfd, 0xbe, 0xfe
};

static int _show_test_data()
{
    printf("_show_test_data:    0x%x\n", _show_test_data);

#ifdef CONFIG_LVP_APP_XIP_DEMO_RODATA
    printf("s_test_data_rodata: 0x%x\n", s_test_data_rodata);
    for (int i = 0; i < 16; i++) {
        printf("0x%x,", s_test_data_rodata[i]);
    }
    printf("\n");
#endif
    printf("\n\n");
}

    • demo 串口输出:
      ...
_show_test_data:    0x10014c7c
s_test_data_rodata: 0x10203004
0x0,0x0,0x42,0x1,0x83,0x2,0xc5,0x3,0x6,0x5,0x48,0x6,0xfa,0xfa,0x3b,0xfc,
...

2. 注意事项*

  • XIP地址只读。
  • 使用XIP时不可使用flash驱动等其他方式访问flash，如有需要请通过关中断等方式确保XIP的访问已停止。
