GX8302B开发板*

本开发板为GX8302B公版通用开发平台，适用于开发者进行蓝牙键鼠、智能家电、带屏iot设备、无线音频设备的硬件设计和软件开发，文档提供了开发板的硬件规格资料和硬件设计资料下载地址。

1. GX8302B硬件开发板实物图*

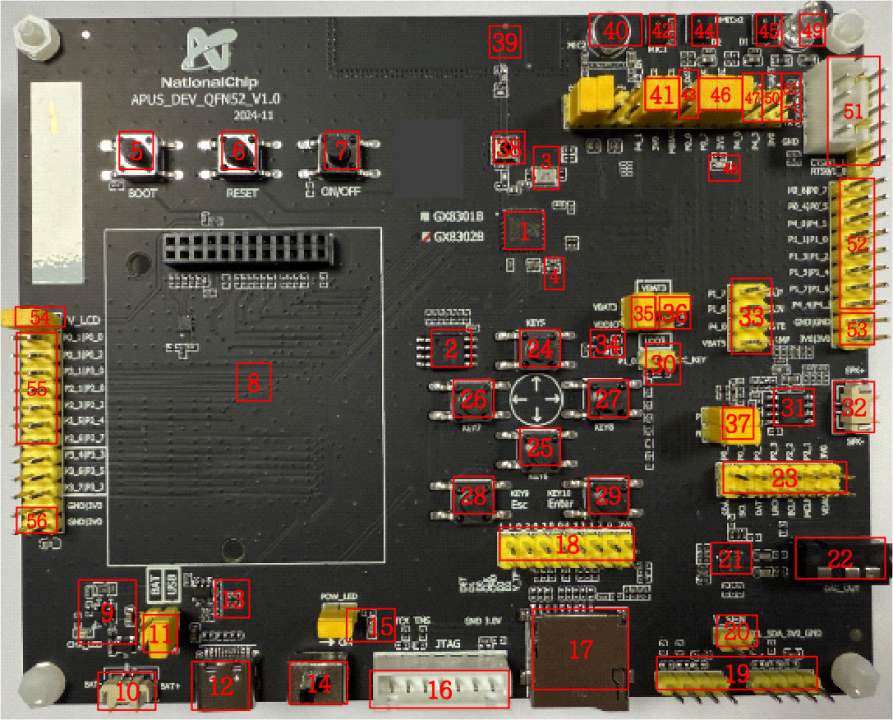

GX8302B硬件开发板实物图-正面

1、GX8302B：多功能AIoT处理器
2、Nor flash：GD25LQ32，或其他1.8V型号
3、晶振：32MHz，10pF，±10ppm
4、功率电感，配合芯片DCDC电路
5、按键：BOOT按键
6、按键：RESET按键
7、按键：ON/OFF功能按键
8、LCD屏幕：FLS-TC132H621，带背光及触摸功能
9、锂电池电源管理电路
10、单节3.7V锂电池接口
11、芯片VBAT5电源输入选择：USB或锂电池二选一
12、USB-TypeC座，支持USB Slave及供电
13、USB-DP/DM接口，使用USB功能时，需要短接
14、拨动开关，VBAT5电源ON-OFF
15、电源指示灯/指示灯供电接口
16、JTAG接口，两线JTAG
17、TF 卡插座
18、TF 卡功能接口，使用TF卡功能时，需要短接
19、外设I2C Sensor接口，支持多种I2C外设
20、外设I2C Sensor供电口，同时具有I2C外部上拉功能
21、耳放DAC，ES8156，I2S输入
22、3.5mm标准耳机接口
23、耳放DAC的I2S/I2C/电源接口，使用耳放DAC功能时，需要短接
24-29：功能按键组，1.8V分压，sarADC采样实现，不支持同时按下
30、功能按键组sarADC接口，使用时需要短接
31、模拟功放，型号CS8138S
32、喇叭接口
33、功放sarADC回采/电源/MUTE接口
34、预留LDO，一般为3.0V，作为VBAT3对外供电不足时的补充
35、VDDIO接口，短接时，使用VBAT3给VDDIO供电，VDDIO支持其他电平
36、外设3.0V电源选择，可选芯片VBAT3或者板载LDO
37、模拟PWM音频输出接口，使用时需要短接
38、射频测试接口
39、板载PCB天线
40、驻极体麦ECM
41、驻极体麦电源及使能接口，MIC_EN，VBAT3供电，使用时需要短接
42、模拟硅麦
43、模拟硅麦电源接口，MICBIAS供电
44-45、数字麦克风*2
46、数字麦CLK/DAT/电源接口，使用时需要短接
47、LED指示灯接口，使用LED时需要短接
48、板载LED指示灯
49、板载红外发射管，λp=940nm，直径5mm
50、红外发射IR接口，使用红外功能时需要短接
51、调试串口，默认为UART0，预留流控排针
51-1、串口板电源接口，短接时，可用串口板的3V给开发板供电
52、预留IO接口：P1_x支持sarADC输入，P4_x为普通GPIO，其中P4_4仅支持输入
53、预留3.0V及GND接口
54、LCD屏幕电源接口，使用时需要短接
55、预留IO接口：P3_2-P3_7不允许使用
56、预留3.0V及GND接口

2. GX8302B开发板硬件设计资料*

请点击链接GX8302B开发板说明书获取GX8302B开发板说明书。
请点击链接GX8302B开发板参考设计获取GX8302B开发板参考设计。
