GX8301A蓝牙语音遥控器方案*
本开发板为GX8301A蓝牙语音遥控器方案开发平台，适用于开发者进行蓝牙语音遥控器方案的硬件设计和软件开发，文档提供了开发板的硬件规格资料和硬件设计资料下载地址。
1. GX8301A蓝牙语音遥控器方案框图*

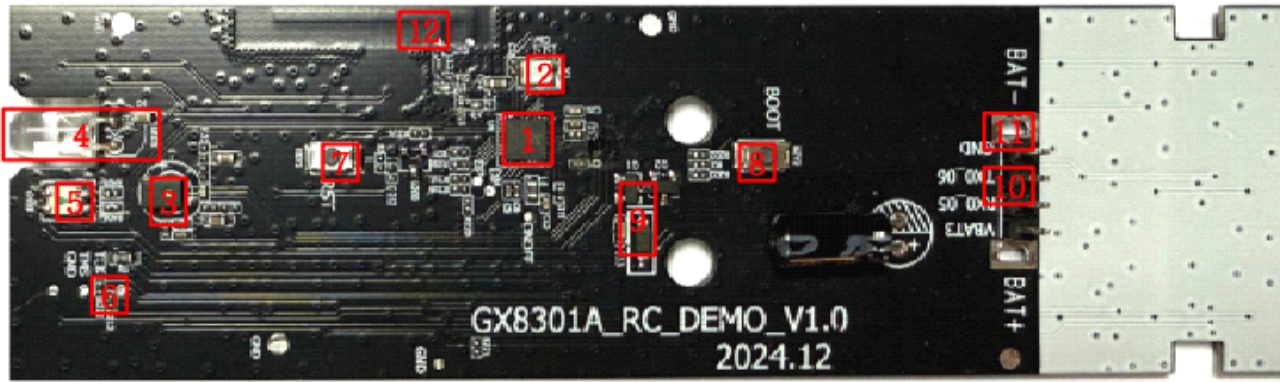

2. GX8301B硬件开发板实物图*
- GX8301B硬件开发板实物图
- 1、GX8301A：低功耗BLE IoT芯⽚
- 2、晶振：32MHz，10pF，±10ppm
- 3、AMIC: MEMS麦克风，3729，顶部拾音（可兼容ECM驻极体麦）
- 4、红外发射管：λp=940nm，直径5mm
- 5、发光二极管，红绿双色
- 6、测试点：JTAG接口
- 7、按键：BOOT按键
- 8、按键：RESET按键
- 9、VBAT3快速放电电路
- 10、接口：UART及直流电源接口
- 11、接口：干电池接口
- 12、RF板载天线
3. GX8301A蓝牙语音遥控器方案硬件设计资料*
- 请点击链接GX8301A蓝牙语音遥控器方案说明书获取GX8301A蓝牙语音遥控器方案说明书。
- 请点击链接GX8301A蓝牙语音遥控器方案参考设计获取GX8301A蓝牙语音遥控器方案参考设计。
