GX8006_WIFI语音AI大模型方案*
本开发板为GX8006_WIFI语音AI大模型开发平台，适用于开发者进行WIFI语音AI大模型产品形态的硬件设计和软件开发，文档提供了开发板的硬件规格资料和硬件设计资料下载地址。

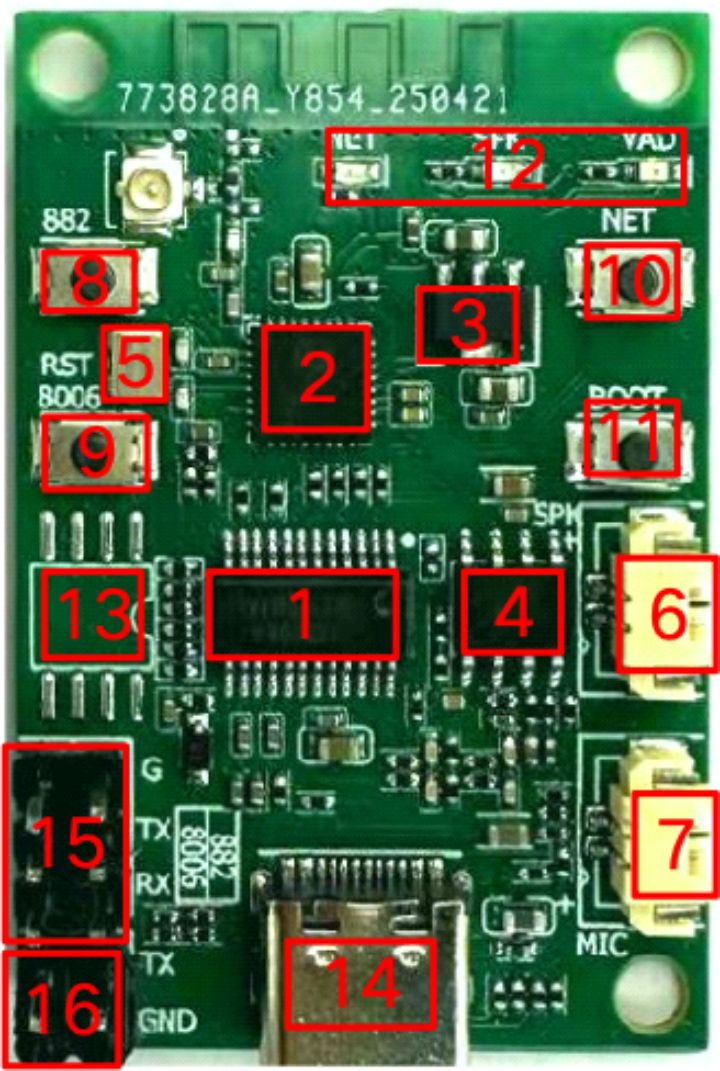

1. GX8006_WIFI大模型方案实物图*
- GX8006_WIFI大模型方案实物图
- 1、GX8006A：语音AI芯片
- 2、LN882H: WIFI芯片
- 3、LDO:输出3.3V，给LN882H使用
- 4、CLASS AB类功放，差分输入
- 5、晶振：40MHz ±10ppm
- 6、喇叭接口，支持4R3W/8R3W喇叭
- 7、麦克风接口，支持ECM模拟麦
- 8、按键1：LN882的复位按键
- 9、按键2：GX8006的复位按键
- 10、按键3：配网按键，或功能按键
- 11、按键4：LN882/GX8006的BOOT按键，或功能按键
- 12、LED：功能可配置
- 13、预留位置：可扩展PSRAM
- 14、USB TypeC接口，给模块供电，支持5V
- 15、烧录串口：分别是GX8006和LN882H的烧录串口
- 16、调试串口：分别是GX8006和LN882H的调试串口
2. GX8006_WIFI大模型方案硬件设计资料*
- 请点击链接GX8006_WIFI大模型方案说明书获取GX8006_WIFI大模型方案说明书。
- 请点击链接GX8006_WIFI大模型方案参考设计获取GX8006_WIFI大模型方案参考设计。
