GX8006开发板*
本开发板为GX8006公版通用开发平台，适用于开发者进行小家电智能语音控制方案、智能遥控器方案、大模型玩具方案的硬件设计和软件开发，文档提供了开发板的硬件规格资料和硬件设计资料下载地址。
1. GX8006硬件开发板实物图*
- GX8006硬件开发板实物图
- 1、GX8006A：语音AI芯片
- 2、预留位置：PSRAM预留，可扩展内存；
- 3、按键：BOOT按键，烧录固件时使用；
- 4、按键：RST按键
- 5、供电及调试接口：板子的供电电压为3-5V，UART可用于烧录或调试；
- 6、麦克风接口1：ECM麦克风，用于拾音
- 7、麦克风接口2：ECM麦克风，两双麦方案使用；
- 8、喇叭接口1：外部PA驱动的喇叭
- 9、喇叭接口2：内部PA驱动的喇叭
- 10、功能按键及功能LED：自定义
- 11、调试接口：JTAG调试接口
- 12、红外模块：红外发射及学习功能
- 13、背光驱动IC
- 14、LCD屏幕接口

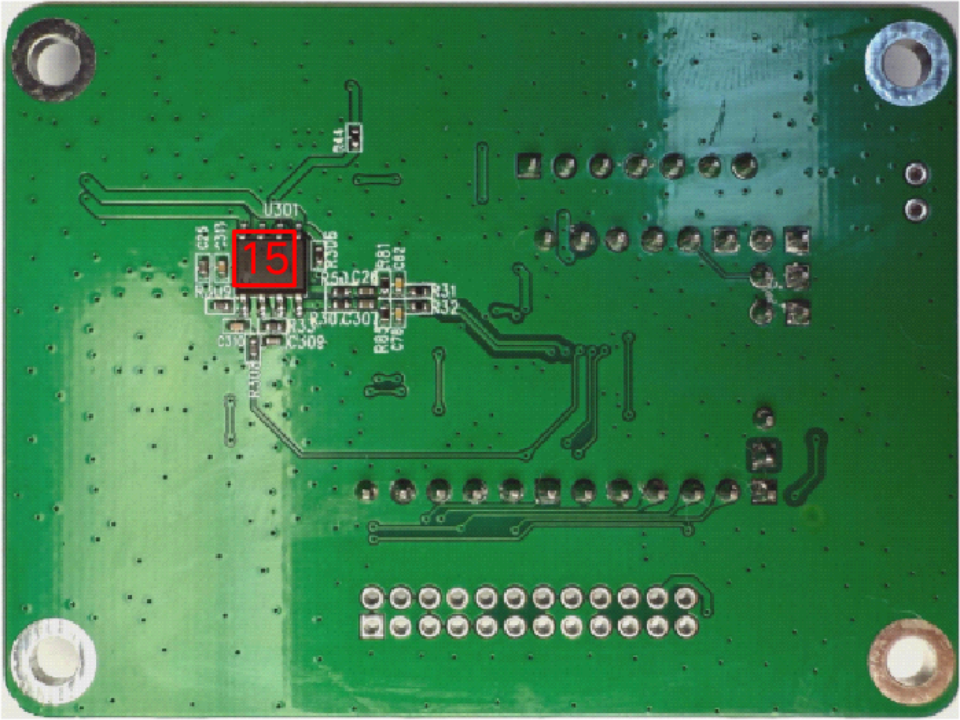

- 15、外部功放：class AB
2. GX8006开发板硬件设计资料*
- 请点击链接GX8006开发板说明书获取GX8006开发板说明书。
- 请点击链接GX8006开发板参考设计获取GX8006开发板参考设计。
